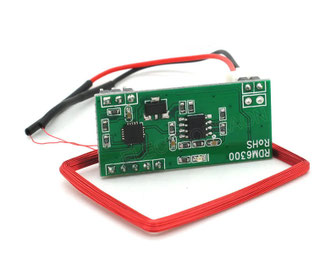

Module RDM6300
Caractéristiques
- Support external antenna
- Maximum effective distance up to 50m
- Less than 100ms decoding time
- UART TTL interface
- Support EM4100 compatible read only or read/write tag
- Built-in external bi-color LED and buzzer driver
- Small outline design
- Distance de detection : 3 à 6 cm

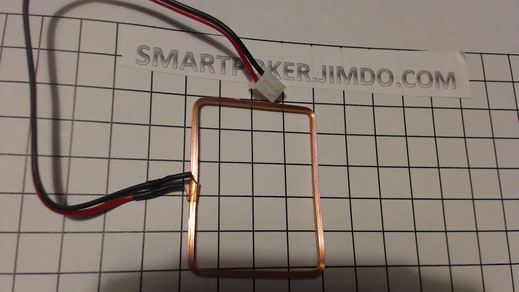

- Dimension de l'antenne : 5cm*4cm
- prix unitaire : 4 euros
Montage
L’intérêt de ce module est le nombre de ports utilisés sur l'arduino.
Avec 1 port par module, on peut envisager l'utilisation d'un arduino mini pour baisser les couts.
Travaux pratiques
Commentaires :
The LED pin normally HIGH , and change to low when a RFID card is be detected .
exemple 1
Ce premier code permet d'avoir un gestion complete des tags, enregistrement, suppression et reconnaissance.

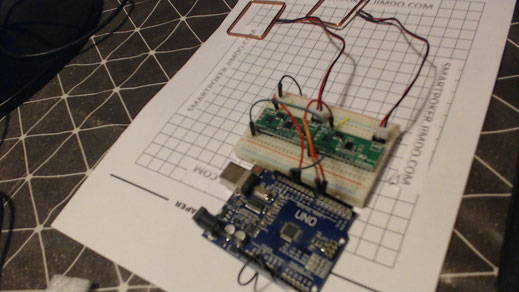

2 Lecteurs raccordés au même Arduino
Cette exemple se rapproche le plus d'un lecteur pour un joueur.
Chaque carte du joueur est matérialisée par une antenne sur laquelle il va poser ces cartes.
Le matériel ne sait pas lire les 2 en même temps via la bibliothèque standard SofwareSerial. Soit la nouvelle bibliothèque me permet de gérer ce point, soit je fais une lecture alternative de chaque port.

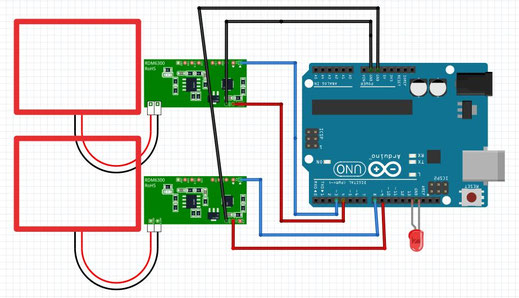

Le schema :
Pour maitriser l'utilisation de l'alimentation des 2 rdm6300, je les raccordes en pin 3 (alim) et 4 (data) et 8(alim) 9(data)- par convention je mets l'alimentation sur le numéro de pin le plus petit de la paire.
07/10 : je ne peux pas continuer car je n'ai pas les bon tags à mettre en face. En attente de reception d'ici 20 jours
