Setup2 - Smartplayer
Le materiel
1 Arduino MEGA 2560 + cable USB
prix : 8 euros
1 Ecran TFT 2.4 ( 200*320)
Prix : 5 euros
1 Module Wifi ESP01s
Prix : 1,50 euros
2 Modules RFID MFRC522 135Mhz
Prix unitaire : 1,50 euros
1 batterie 1 port USB -10000mAh
Prix unitaire : 7 euros
Boulonnerie, viserie,cablage, barrette de connexion ou Domino,colle
15 cables
9 Dominos
Prix : 3 euros
Sous Total : 27.5 euros
Le Montage

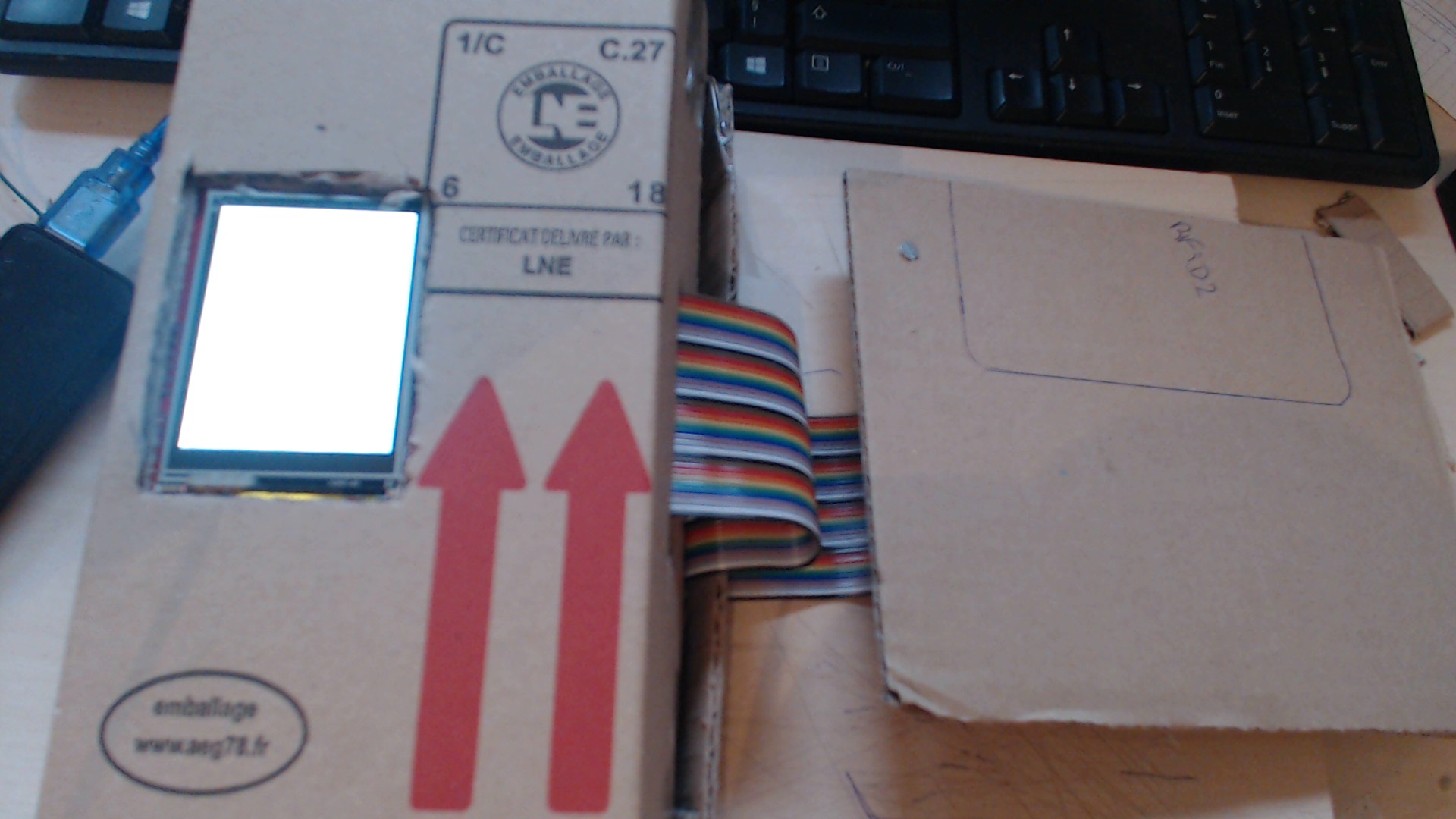

Quelques photos montage ouvert et refermés
Duree du montage nu , avec tests : 25 minutes
Durée du montage totale : 1h
Dimension :
Longueur :26cm
Largeur :17cm
Hauteur :
Poids :
Autonomie :
Plaques d'identification :
il existe 2 plaques d'identification
A l’extérieur avec la MacAdress du module Wifi
A l’intérieur , le numéro de série et la date de mise en service.
Le cablage
Les 2 lecteurs RFID 7304D2 utilisent uniquement les ports avec interruptions.
Sur l'arduino Mega ils seront donc connectés en 18 et 19.
Les interruptions des ports 20 et 21 ne fonctionnent pas, vous trouverez l'origine de cela sur les forums.
L'esp a besoin de ports RX,TX
Sur la MEGA utilisez uniquement pour RX:
10, 11, 12, 13, 50, 51, 52, 53, 62, 63, 64, 65, 66, 67, 68, 69
L'eSP01 et l'arduino vont dialoguer en port Serie.
L'ESPO1
Le code de l'ESP01 n'est pas modifié par rapport au SETUP1
L'arduino Mega
Le packaging
le smartplayer est composé de 2 parties :

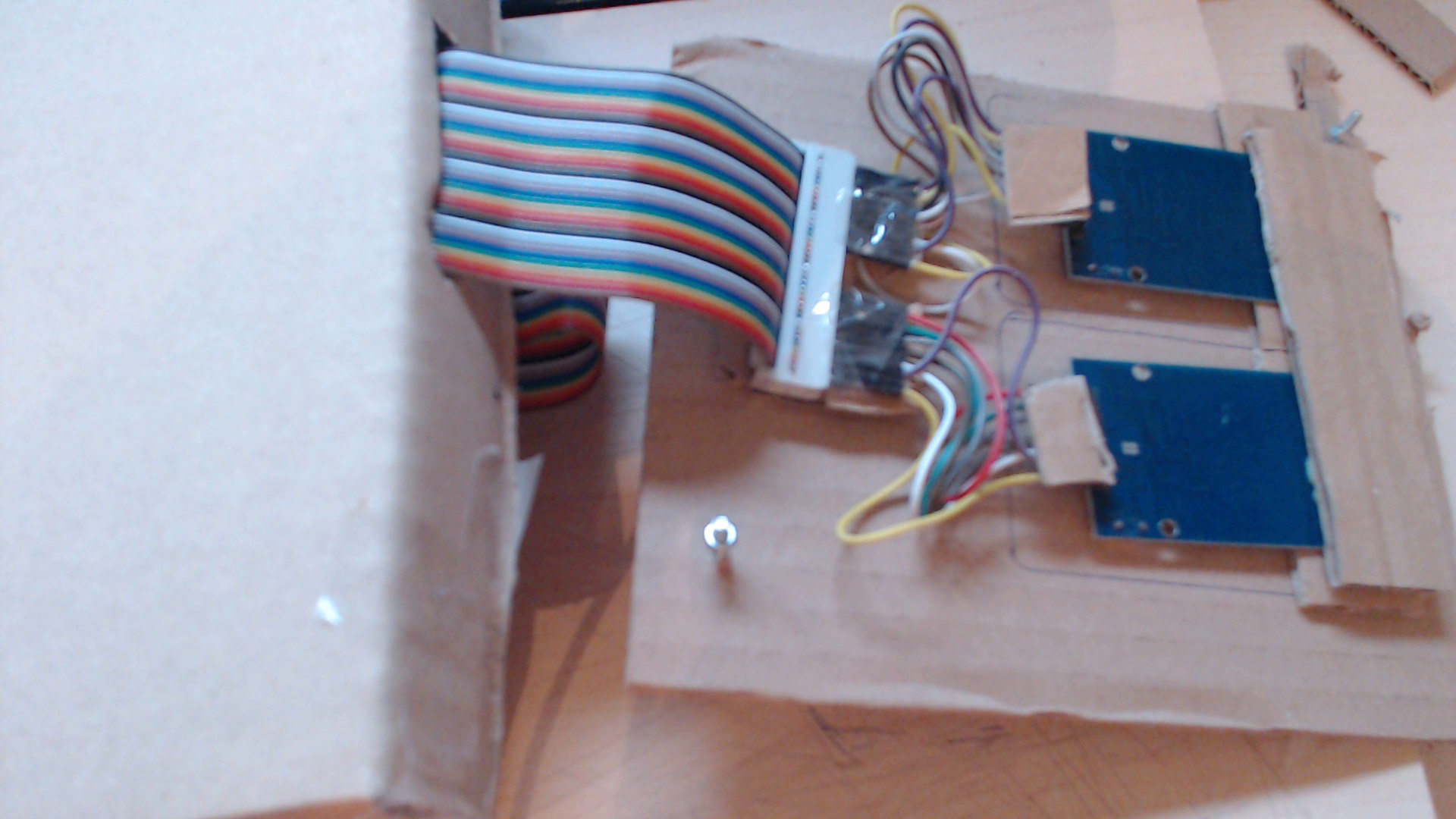

- partie lecteurs :
2 lecteurs MFRC522
1 nappe de 14 cables mininum.
Dans la maquette, j'ai utilisé une nappe IDE 40 pins pour recyclage de cable PC.

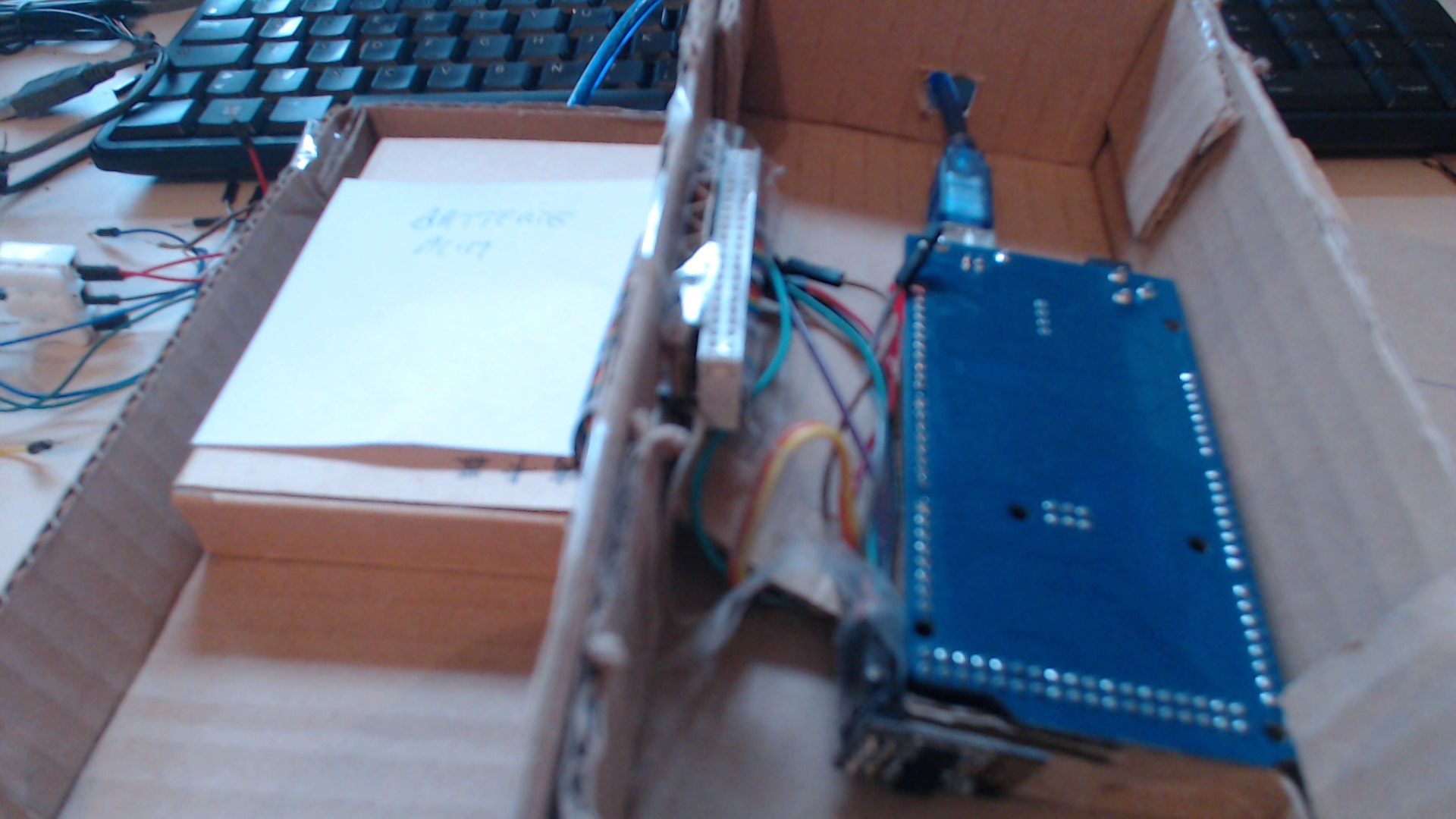

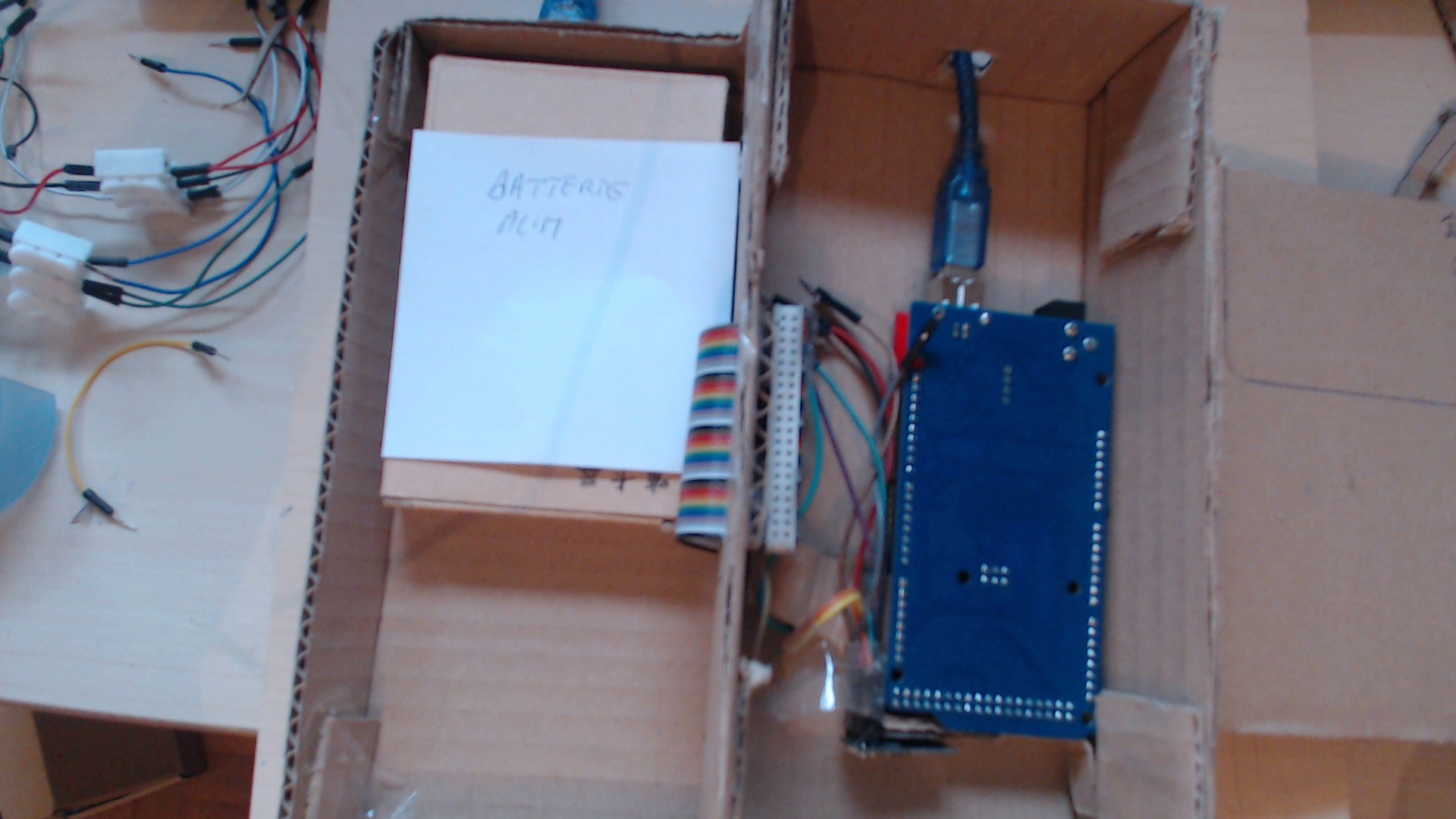

-partie ecran :
comprenant l'arduino mega, l'esp01, l'alimentation, le cable USB et permettant d'ajuster la distance entre les 2 parties en rentrant la nappe ide dans la boite.
La boite s'ouvre afin de permettre l'ajustement des cables et le remplacement de la batterie en cas d'usure.
Le module wifi est placé verticalement.
dans cette maquette, j'ai inversé le sens de la boite contenant l'arduino et j'ai decoupé l'ecran trop pré du bord.
Dimension Arduino :
Longueur : 31,5
Largeur : 20,5
Hauteur : 5cm
Encoche ecran :
A 1 cm du bord :
6,2*4,3
Encoche cable
Largeur : 0,8
Longueur:5,5

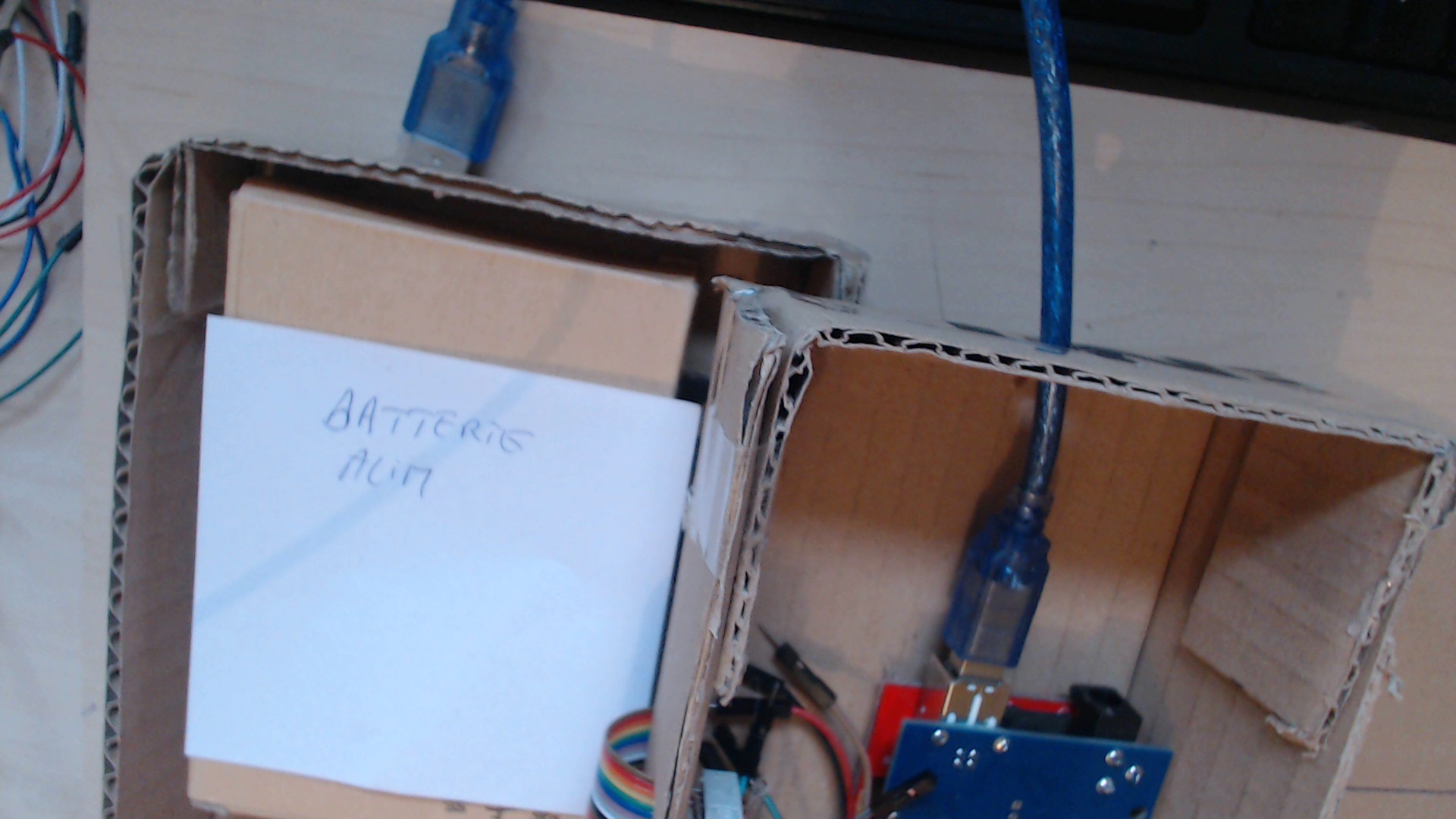

partie interieur (contenant la batterie):
Longueur: 29,5
Largeur : Largeur : 19,5
Hauteur : 4
Encoche pour alimentation
Encoche pour cable
Largeur : 0,8
Longueur:5,5
