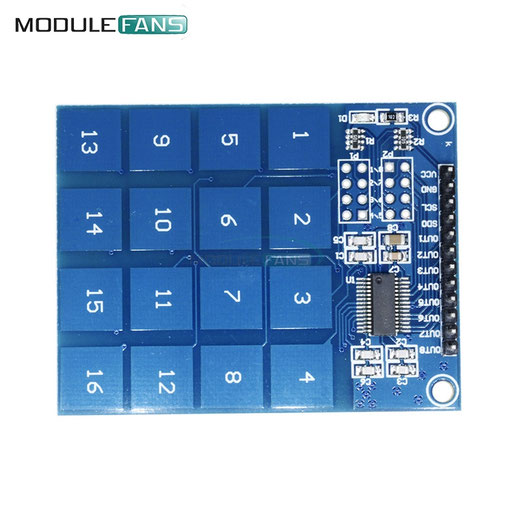

Keypad 4x4 - TTP229
Présentation
16-key conseil TTP229 capacitif tactile capteur IC
2. indicateur de puissance à bord
3. tension de fonctionnement: 2.4 V-5.5 V
4. le module peut être réglé en mode de sortie, la clé mode de sortie, le plus long temps et rapide sortie/options de faible puissance
5. PCB taille du conseil d'administration: 49.3 (mm) x64.5 (mm)
Pinouts :
1.....VCC (2.4 - 5.5V)
2.....GND
3.....SCL (serial clock in)
4.....SDO (serial data out)
5.....OUT 1 (key 1 state)
6.....OUT 2 (key 2 state)
7.....OUT 3 (key 3 state)
8.....OUT 4 (key 4 state)
9.....OUT 5 (key 5 state)
10...OUT 6 (key 6 state)
11...OUT 7 (key 7 state)
12...OUT 8 (key 8 state)
Avantage :
- Le prix
- 16 touches
- 2 ports digital
- plat
- Ne supporte pas le multitouche
Inconvénients :
- L'orientation des pins
- Necessite une soudure
bibliotheque :
Pas de bibliotheque
Prix : 1 euros
Tutoriels

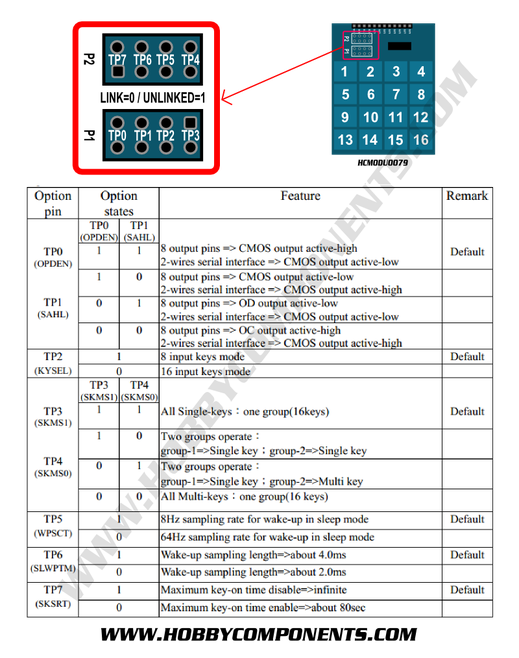

pour que le keypad fonctionne en mode 16 pins, il faut souder les pins TP2.

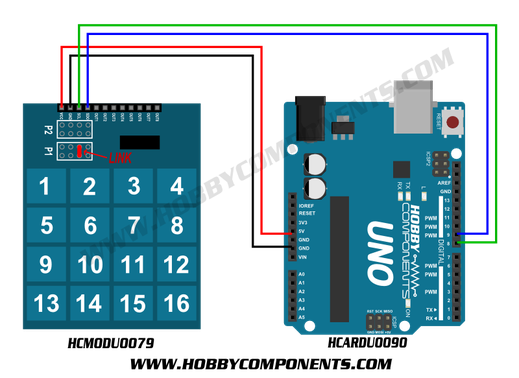

Test et codes
